Протокол Valve Planning (Планирование клапана)

Визуализация и количественный анализ анатомии сердца для разработки эффективных методов лечения.

Для транскатетерной замены аортального клапана/транскатетерной имплантации аортального клапана (TAVR/TAVI) требуется тщательное и подробное планирование. При этом важны многие факторы, например предоставление необходимой информации, подтверждение наличия стеноза клапана, эффективный способ доступа, расстояние до устья, размеры корня аорты эллиптической формы, определение плоскости клапана и соответствующего угла для развертывания в операционной. Для этого требуется протокол, позволяющий обрабатывать и преобразовывать данные изображений в трехмерные модели, что позволит получить более понятную картину анатомии сердца пациента и разработать соответствующий план и стратегию лечения.

Протокол Valve Planning в приложении Vessel IQ Xpress позволяет визуализировать сердечную анатомию со степенью детализации, необходимой для оценки состояния аортального клапана. Располагая этой информацией, можно составить план TAVR/TAVI до начала процедуры и определить стратегию лечения пациента.

Особенности системы:

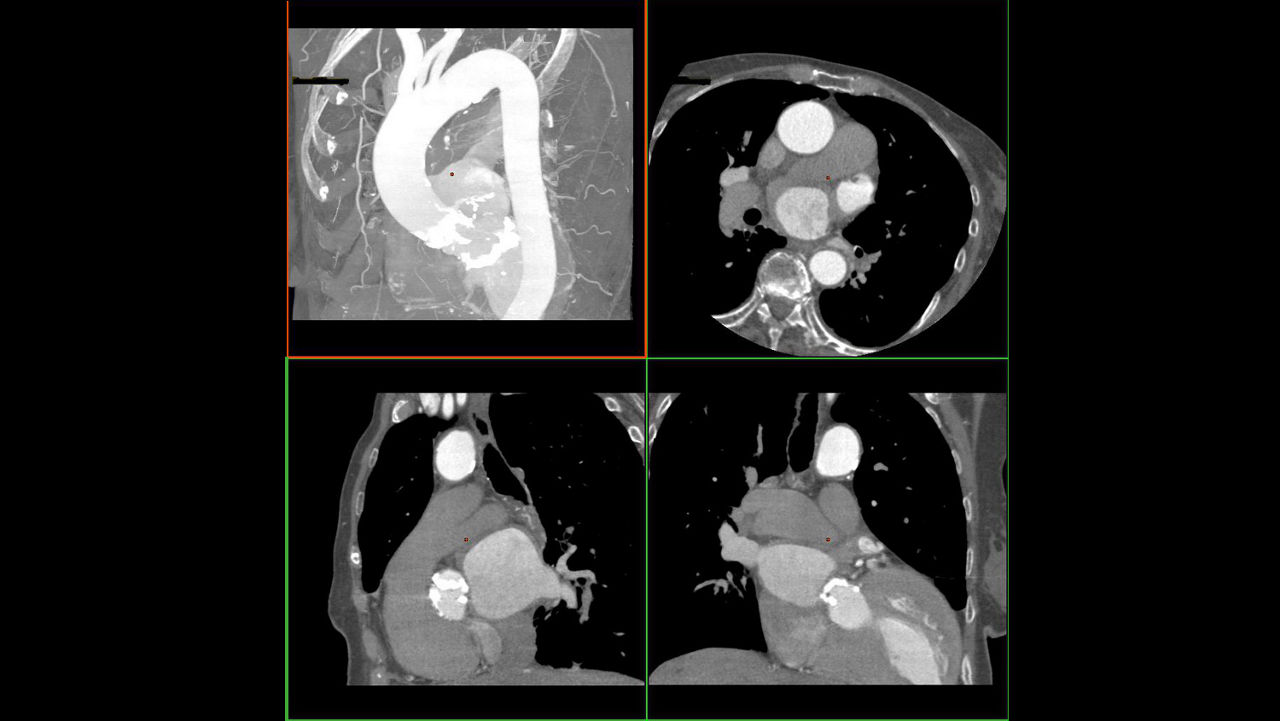

• Возможность сегментировать аорту от подвздошной области до корня.
• Возможность выбора места доступа.
• Возможность визуализировать извитость сосудов и создавать трехмерное изображение областей кальцификации.

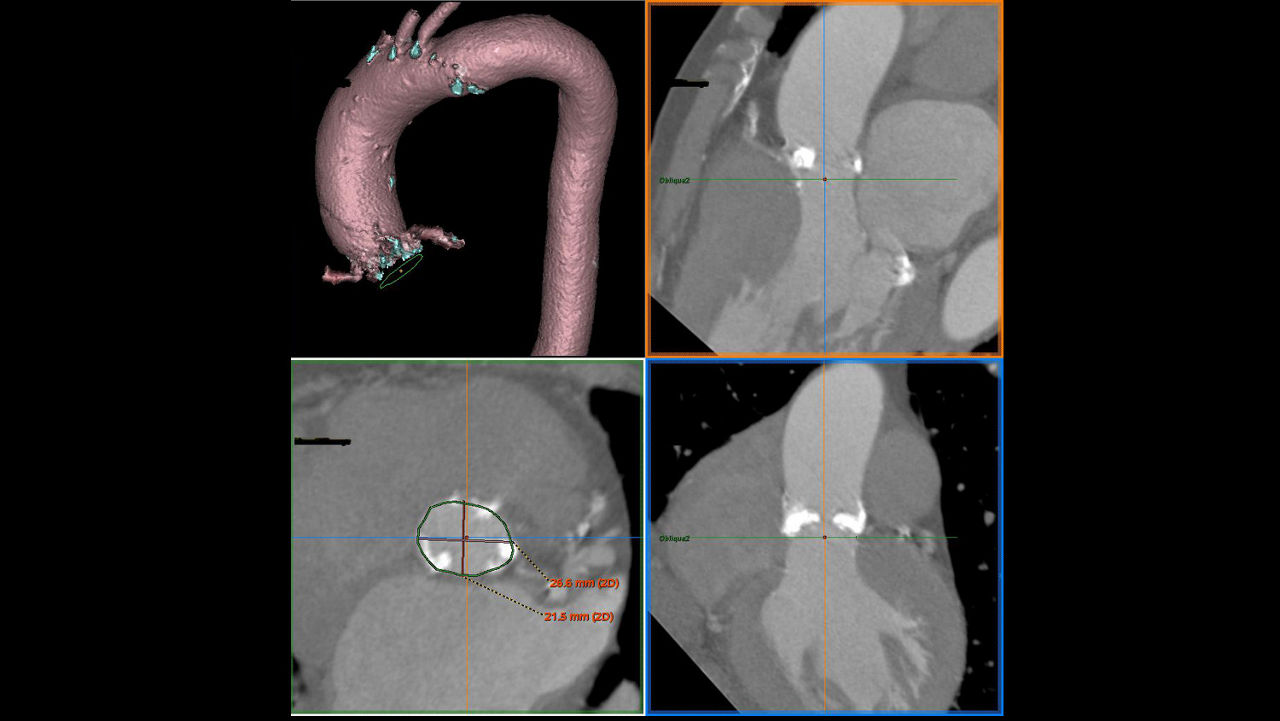

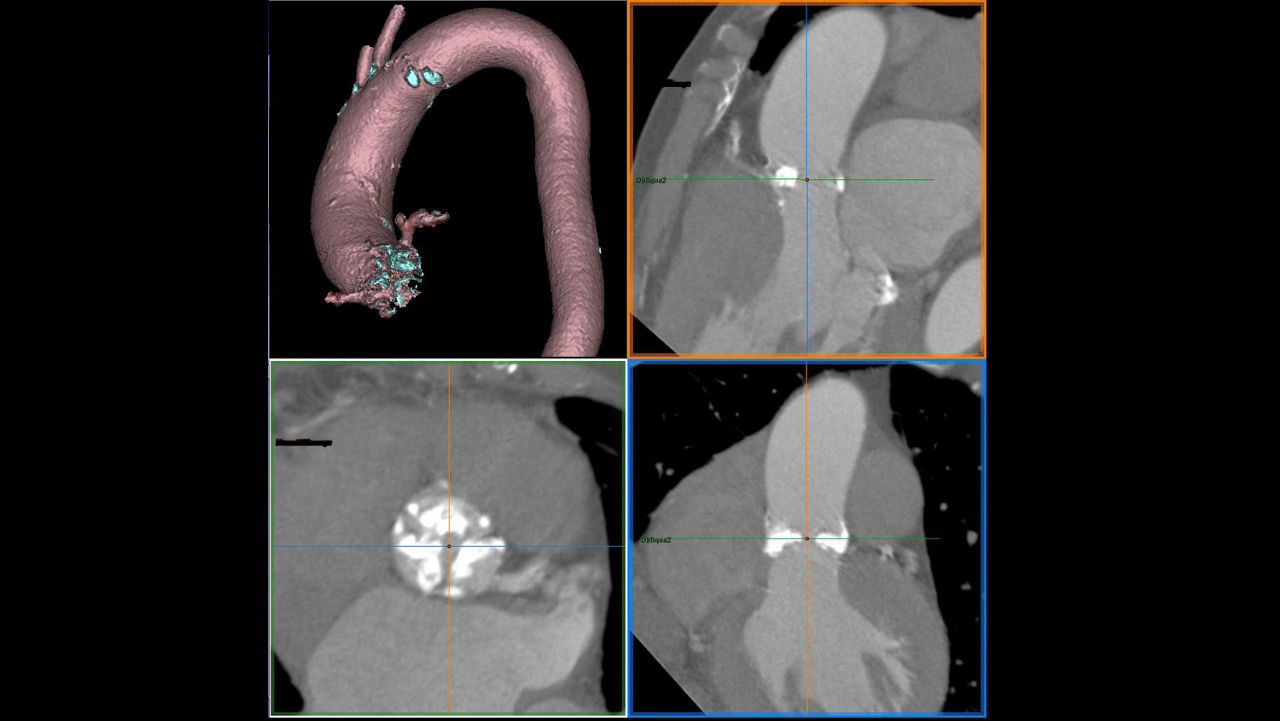

• Возможность измерить аортальное кольцо и определить плоскость клапана, чтобы выбрать наиболее подходящее устройство для имплантации.
• Возможность измерять расстояние между створками и устьем коронарных артерий для планирования развертывания клапана.
• Автоматически предлагает оптимальный угол для выполнения вмешательства.

• Визуализация извитости сосудов
• Оценка степени кальцификации для проверки состояния правого и левого сосудистого русла коронарных артерий

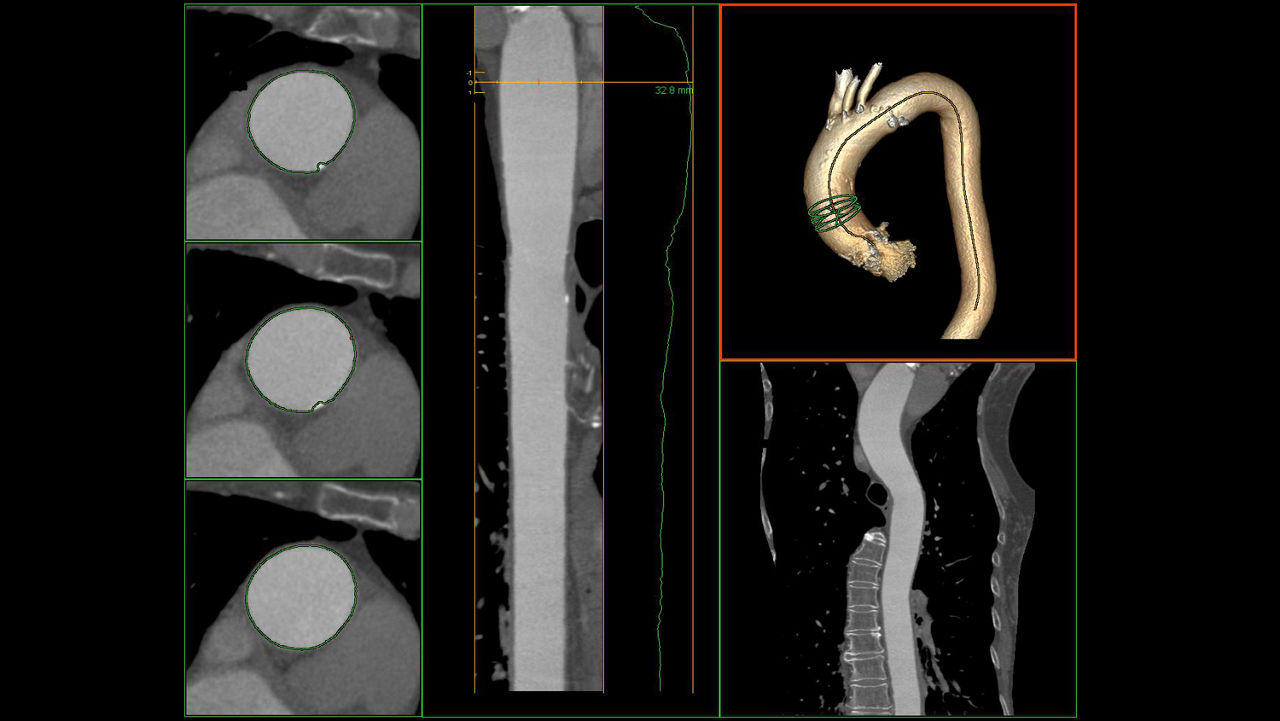

• Сегментация аорты для более детальной визуализации, определение ее диаметра и расстояния от аортального клапана до устьев коронарных артерий

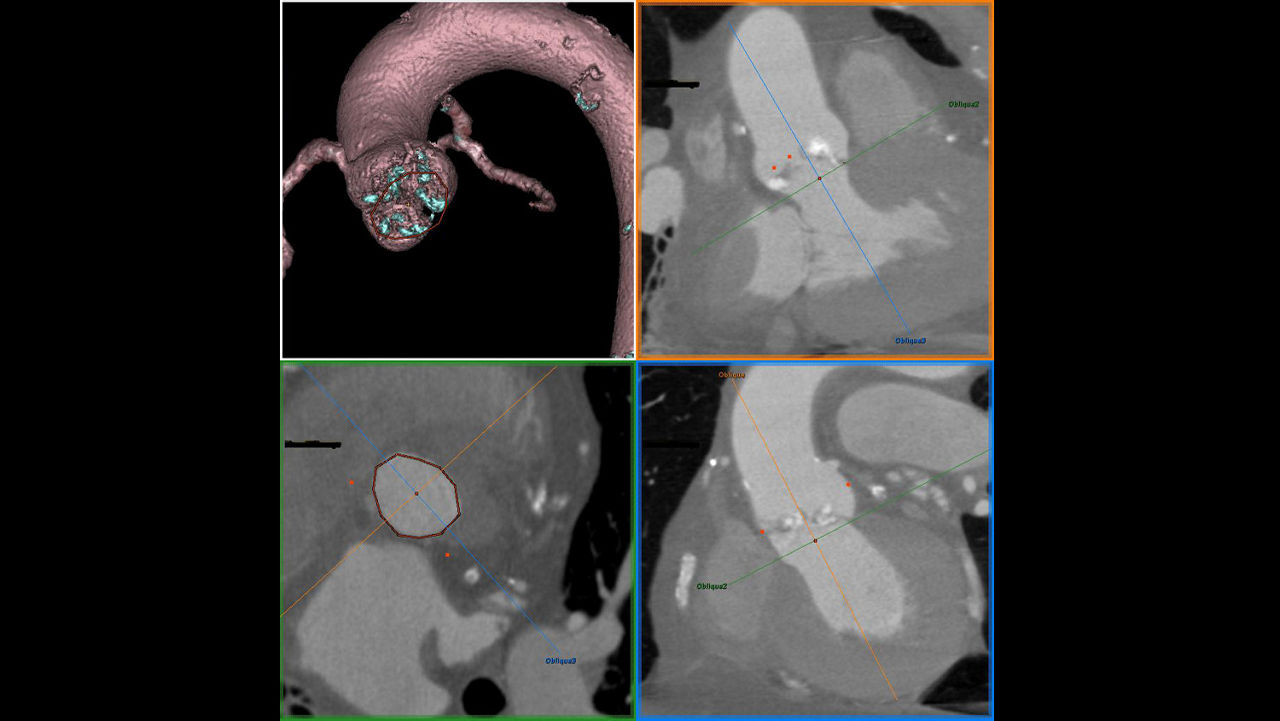

• Автоматическая сегментация кальцифицированных областей

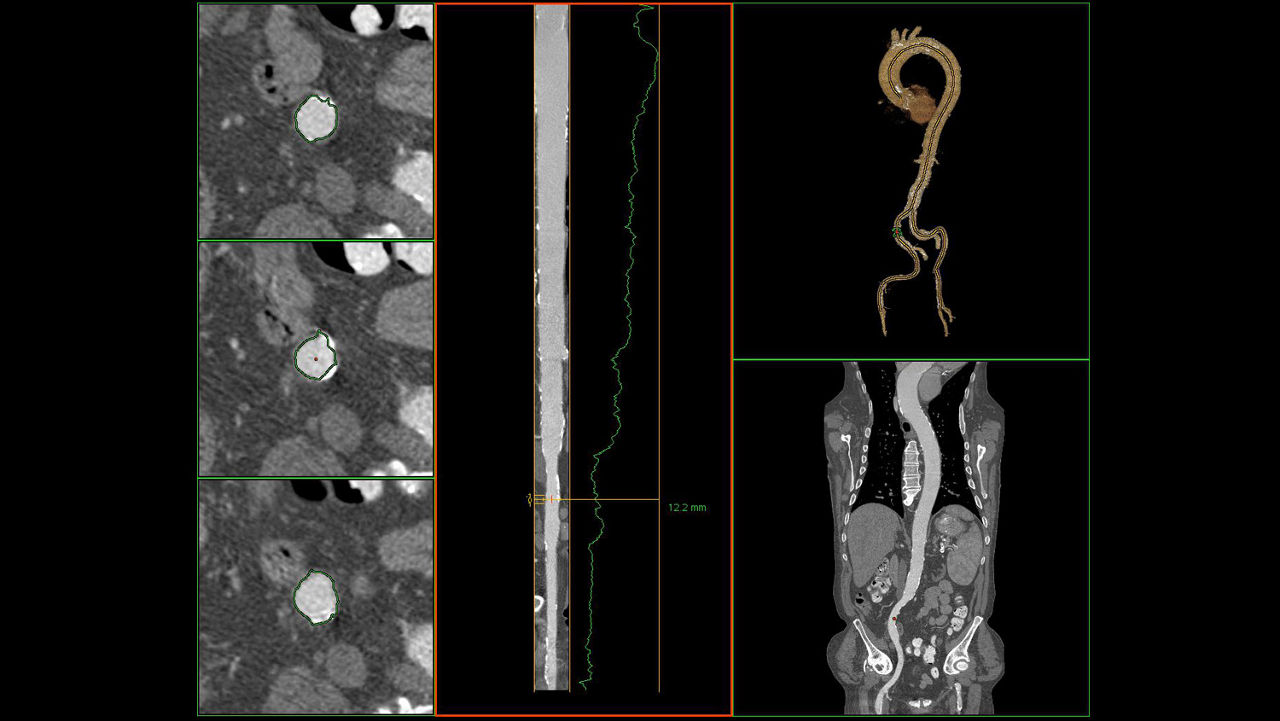

• Позволяет оценить диаметр подвздошной артерии и ее профиль (график плотности контраста на всем протяжении артерии)

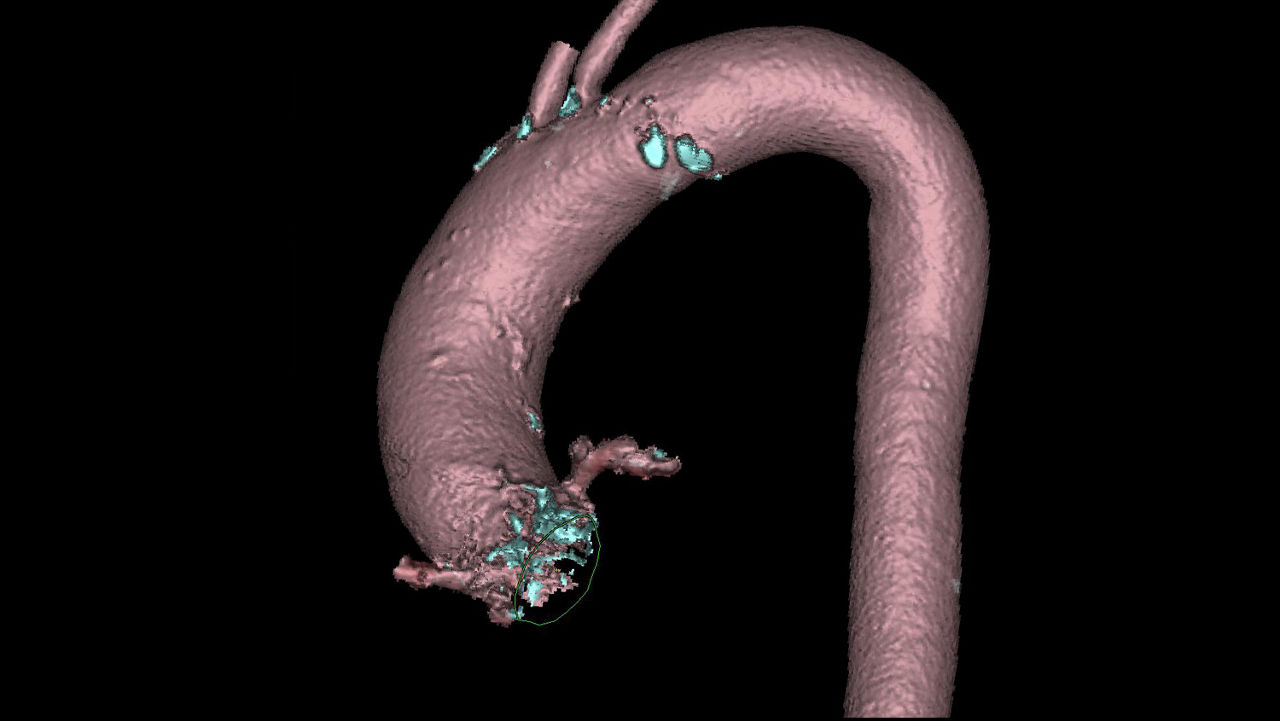

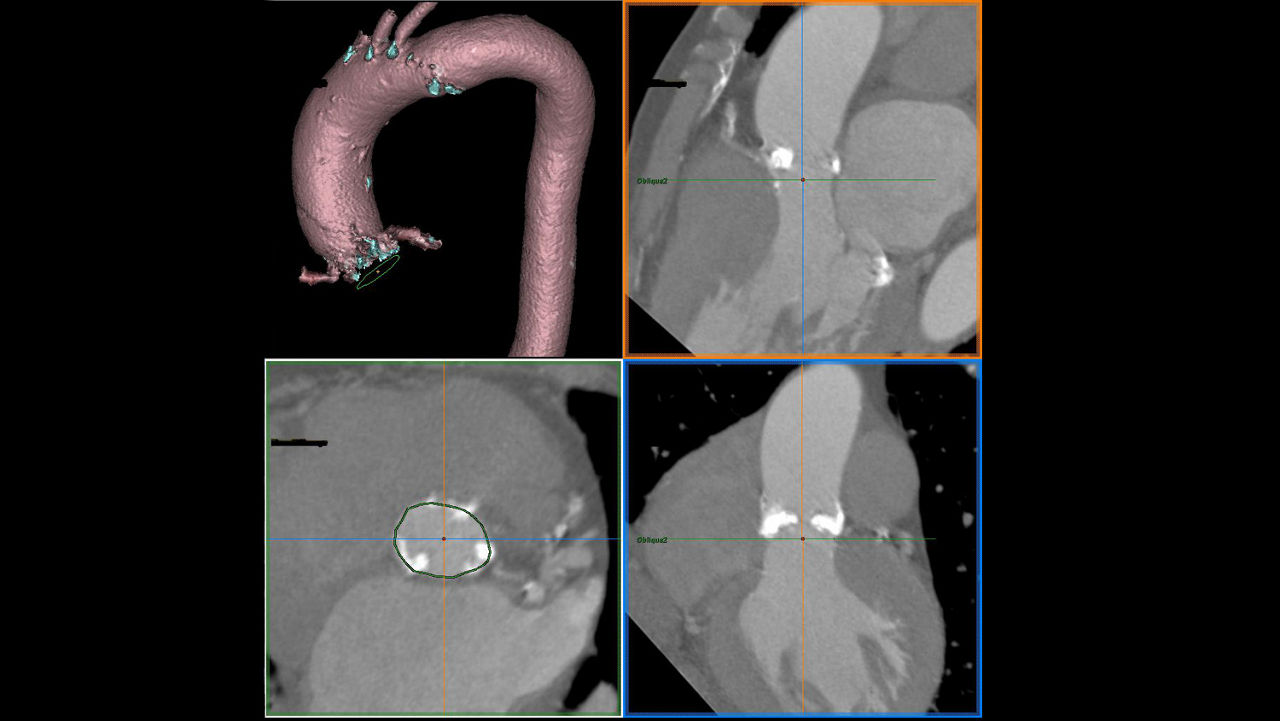

• Задание плоскости клапана путем оконтуривания аортального кольца и нанесение на 3D-объем 3D-меток для маркировки устьев коронарных артерий или других исследуемых областей

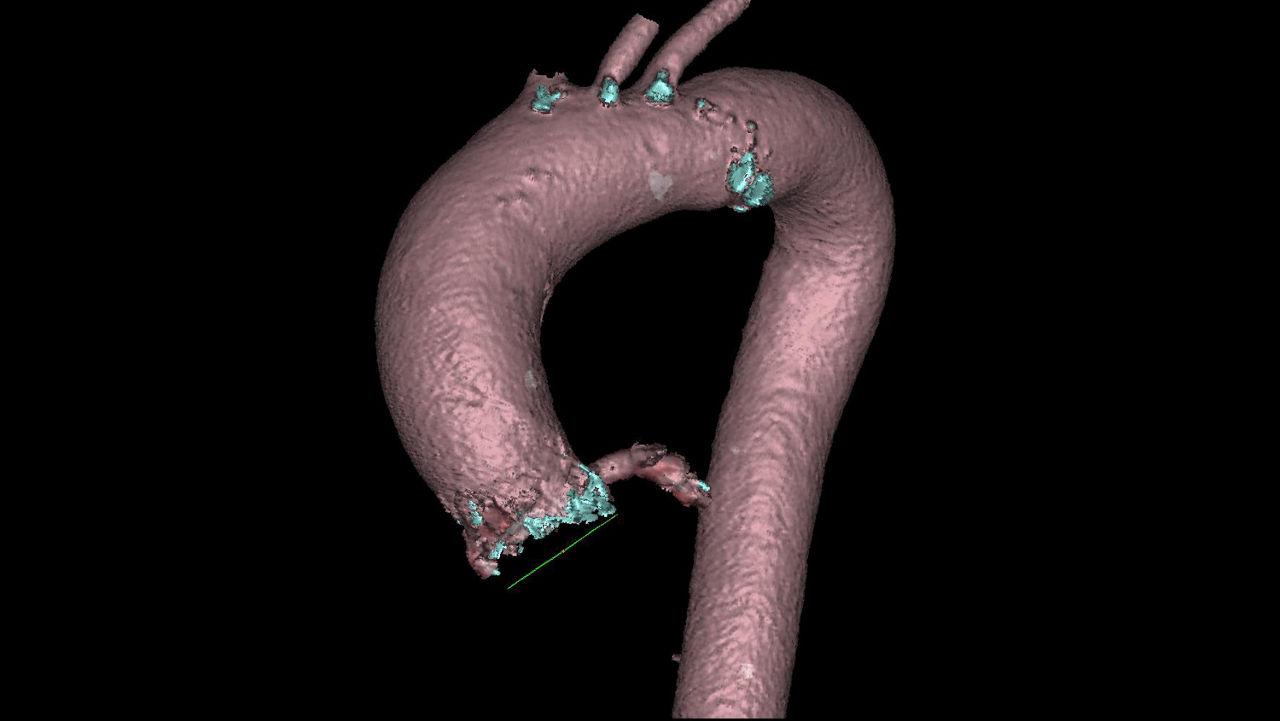

• Автоматическая регулировка угла C-образной дуги по оси, перпендикулярной плоскости клапана
• Возможность экспорта трехмерных КТ-изображений с помощью функции Innova HeartVision в лабораторию катетеризации сердца для наложения на рентгеноскопические изображения в режиме реального времени
• С помощью рабочей станции AW в лаборатории катетеризации имеется доступ к 3D-моделям, полученным на основании данных КТ или ангиографии
• Возможность управления 3D-изображениями возле стола пациента в лаборатории катетеризации сердца благодаря специальному пользовательскому интерфейсу

• Advantage Workstation VolumeShare 5
• Приложение VesselIQ Xpress

Протокол Valve Planning приложения VesselIQ Xpress обеспечивает оптимизированный неинвазивный анализ анатомии и патологии сосудов и помогает выбирать методы лечения (TA, TF, TAo, Subclavian) на основе набора изображений, полученных методом КТ-ангиографии.

Протокол Valve Planning приложения VesselIQ Xpress представляет собой дополнительное приложение последующей обработки для платформы Advantage Workstation (AW), станций CT Scanner или PACS, которое можно использовать для анализа дву- и трехмерных изображений КТ-ангиографии, соответствующих стандарту DICOM 3.0, для целей планирования TAVR/TAVI. Данное программное обеспечение помогает врачам оценивать результаты анализа сосудов, планировать терапию до и после стентирования и визуализировать извитость сосудов.

Автоматическое средство визуализации VesselIQ Xpress предоставляет пользователям возможность сегментировать костные структуры для более точного определения сосудов. Инструменты для измерения сосудов и кольца клапана аорты, а также визуализации кальцифицированных областей становятся доступными после завершения процесса визуализации сосудов.
