CardIQ Xpress 2.0 Reveal

Данные об анатомии, функции и перфузии для быстрой диагностики.

Технология многосрезового КТ-детектора стала основным методом, обеспечивающим надежную неинвазивную визуализацию сердечно-сосудистой системы. Она проста в использовании, доступна и предоставляет ценные с точки зрения диагностики данные. Для того чтобы получить максимальные преимущества данной технологии, необходимо использовать инструмент для последующей обработки и анализа, специально разработанный для применения в томографических исследованиях сердца.

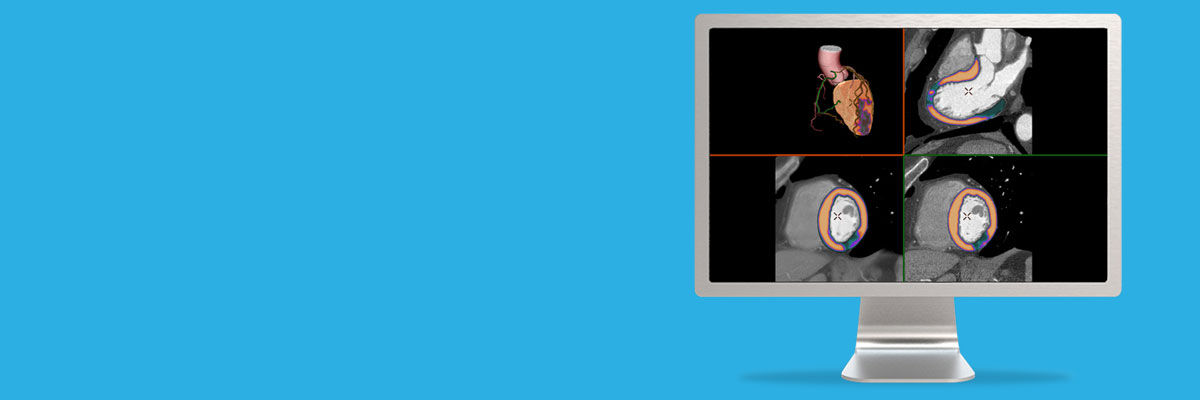

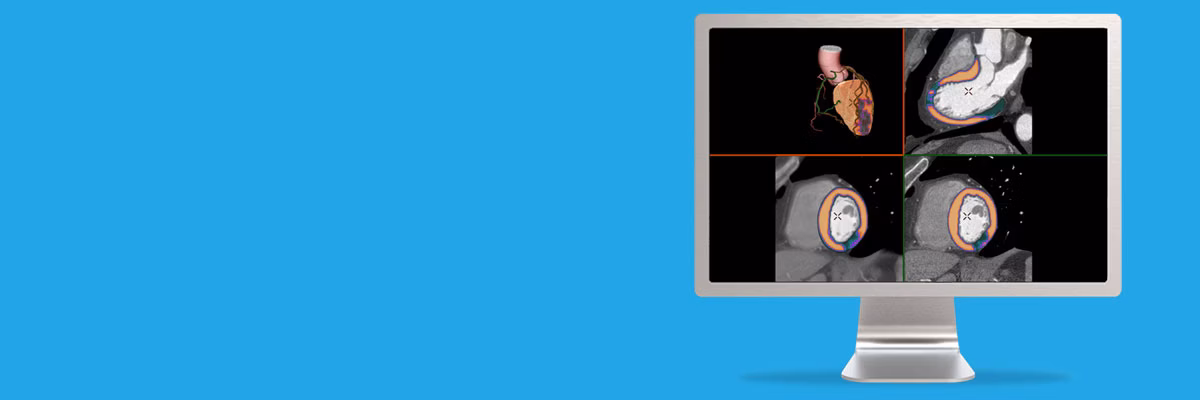

Программное обеспечение CardIQ Xpress 2.0 Reveal — это простой эффективный способ отображения, изменения формата и анализа дву- или трехмерных компьютерных томограмм сердца для целей количественного или качественного анализа анатомии сердца и коронарных артерий на основе набора данных изображений одной или нескольких фаз сердца. При использовании вместе с изображениями SnapShot Freeze, созданными в выбранной системе КТ GE, приложение CardIQ Xpress 2.0 Reveal может автоматически обрабатывать и отображать анатомические изображения сердца с низким уровнем расплывчатости, связанной с движением.

Особенности системы:

• Неинвазивный альтернативный метод, с помощью которого можно диагностировать сердечно-сосудистые заболевания.
• Упрощает рабочий процесс.
• Возможность извлекать, передавать и отображать дву- и трехмерные изображения дерева коронарных сосудов и автоматически отслеживать сосуды одним щелчком мыши.
• Автоматическое отображение обработанных изображений SnapShot Freeze с низким уровнем расплывчатости, связанной с движением.
• Оценка работы сердца одним щелчком.
• Возможность измерения сосудов коронарной артерии, в том числе стеноза, плотности и длины участка со стенозом.

• Полностью интегрируемый пакет программ для оценки результатов последующей обработки, предназначенный для оценки сердечной морфологии, жизнеспособности коронарных артерий, относительных показателей перфузии, состояния обходного сосудистого шунта, последующего лечения после инвазивного вмешательства, а также функциональной оценки.
• Позволяет автоматически передавать данные для их быстрого анализа, в том числе следующие.
  • Трехмерное изображение сердца
  • Ангиографическое представление
  • Tree VR (Объемная визуализация дерева сосудов)
  • Ejection Fraction (фракция выброса)
• Поддерживает функцию распознавания областей с дефектами перфузии с цветовым выделением, которая позволяет выявлять ишемическую болезнь сердца.
• Позволяет автоматически изменять формат стандартных осевых КТ-изображений одной или нескольких сердечных фаз в проекции короткой и длинной оси и двухкамерной проекции длинной оси для оптимального просмотра.
• Позволяет изучать функциональные параметры сердца в режиме навигации одним щелчком мыши и просматривать изображения бьющегося сердца в разных фазах.
• PlaqID расширяет данные шкалы Хаунсфилда для компонентов бляшек и предоставляет настраиваемую цветовую карту.
• Отображение одним касанием ангиографического представления позволяет вывести на экран дерево коронарных сосудов и миокарда, при этом камеры сердца удаляются автоматически для отображения окна сравнения катетеров.
• Модель прозрачности сердца позволяет визуализировать коронарные артерии и их связь с камерами сердца с возможностью постепенного удаления камер с экрана.
• Построение четырехмерных изображений аортального и митрального клапанов одним щелчком.
• Возможность автоматического исключения левого желудочка при выборе ES и ED для измерения фракции выброса и объема.
• Наклонные реформатированные представления при стандартных углах катетеров для упрощения анализа коронарных сосудов.
• Загрузка многофазных изображений, проверка данных и определение фазы или фаз, которые следует анализировать при дальнейшей обработке, с исключением несущественных фаз.
• Позволяет регистрировать изображения разных сердечных фаз в уникальный набор комбинированных данных, который можно сохранять как трехмерный объект или использовать для дальнейшего анализа.

• Опцию CardIQ Xpress 2.0 Reveal можно установить в систему AW Workstation компании GE, в которой уже установлено программное обеспечение Volume Share 5.
• Приложение может быть установлено на:
  • рабочую станцию 8400 с 16 ГБ ОЗУ;
  • рабочую станцию 8600 с 16 ГБ ОЗУ;
  • Z800 с 24 ГБ ОЗУ.
• Вместе с приложением AW Server для сервера 12K в один сеанс можно запустить только один экземпляр CardIQ.
• Двухцветное изображение с альбомной ориентацией, когда программное обеспечение установлено на AW.
• Для функции коррекции использования требуются Volume Share 6 и соответствующие снимки, сделанные во время КТ с помощью дополнительной функции SnapShot Freeze.

Приложение CardIQ Xpress 2.0 предназначено для оптимизированного неинвазивного анализа анатомии и патологии кровеносных сосудов, а также помощи в определении методов лечения на основе набора изображений ангиографической компьютерной томографии (КТ). CardlQ Xpress 2.0 представляет собой пакет программного обеспечения для неинвазивного анализа КТ-изображений, который позволяет диагностировать сердечно-сосудистые заболевания, в том числе ишемическую болезнь сердца, изучать структуру и функциональные параметры сердца, а также контролировать положение стента, визуализировать шунты и бляшки. CardlQ Xpress 2.0 предлагает уникальные инструменты, например автоматическую систему отслеживания, которая предварительно обрабатывает данные КТ в разных смотровых окнах, тем самым сокращая время анализа данных и оптимизируя рабочий процесс. С помощью приложения CardlQ Xpress 2.0 пользователь может определить цветовые коды для миокардиальной ткани, чтобы отобразить гипер- и гиподенсные участки в миокардиальной ткани. С помощью IVUS-подобного представления пользователь может установить цветовые коды для единиц HU бляшки и тем самым улучшить визуализацию различий между кальцифицированными и некальцифицированными бляшками на стенке сосуда и визуализацию просвета, чтобы определить степень атеросклероза. Пользователь может просматривать разные плоскости клапана, что вместе с новыми макетами позволяет получить общее представление о сердце пациента. IVUS-подобное представление можно получить, применив функцию Volume Rendering GE на косое сечение, расположенное перпендикулярно установленной осевой линии. Это представление отображает косое сечение только как визуализацию IVUS, а цветовые коды как изображения IVUS. Новая или дополнительная диагностическая информация отсутствует.

Приложение CardIQ Xpress 2.0 предназначено для использования в системах AW Workstation, CT Scanner, PAC или на станциях Centricity для анализа дву- или трехмерных ангиографических снимков КТ/данных, полученных на основе КТ, соответствующей стандарту DICOM 3.0.
